產品概要
YL-U系列激光電源是針對本公司激光管研制而成，產品具有性能穩定，抗干擾能力強，體積小巧，耐老化的特點。
產品參數
型號 Model | 輸出電壓 Voltage Output(kV) | 最大電流 Max. Current(mA) | 尺寸 Size LxWxH(mm) | 殼體顏色 Color | 配套管型 Laser Tube | 質保期 Warranty (M) |
YL-U1 | 35 | 28 | 270x180x80 | 黑色Black | A2s,A4s,H2,H4 | 12 |
YL-U2 | 45 | 35 | 320x210x80 | 黑色Black | A6s,A8s,H6,H8 | 12 |
產品詳情

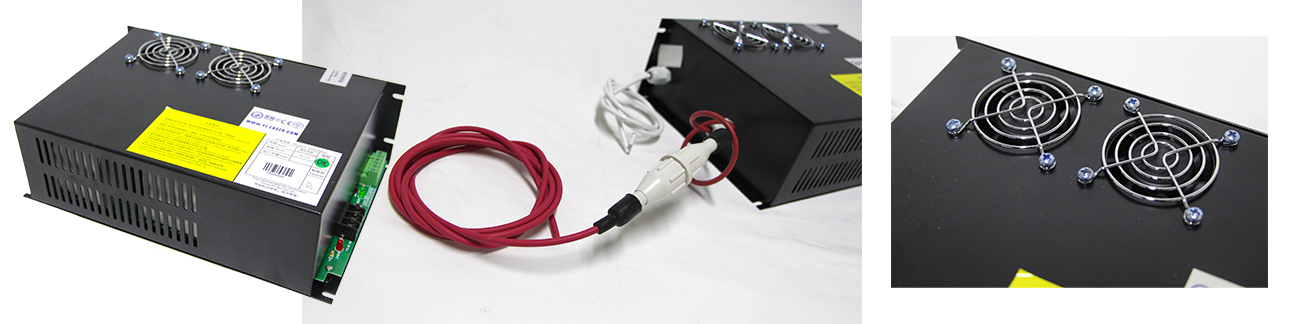

高壓線 冷卻風扇

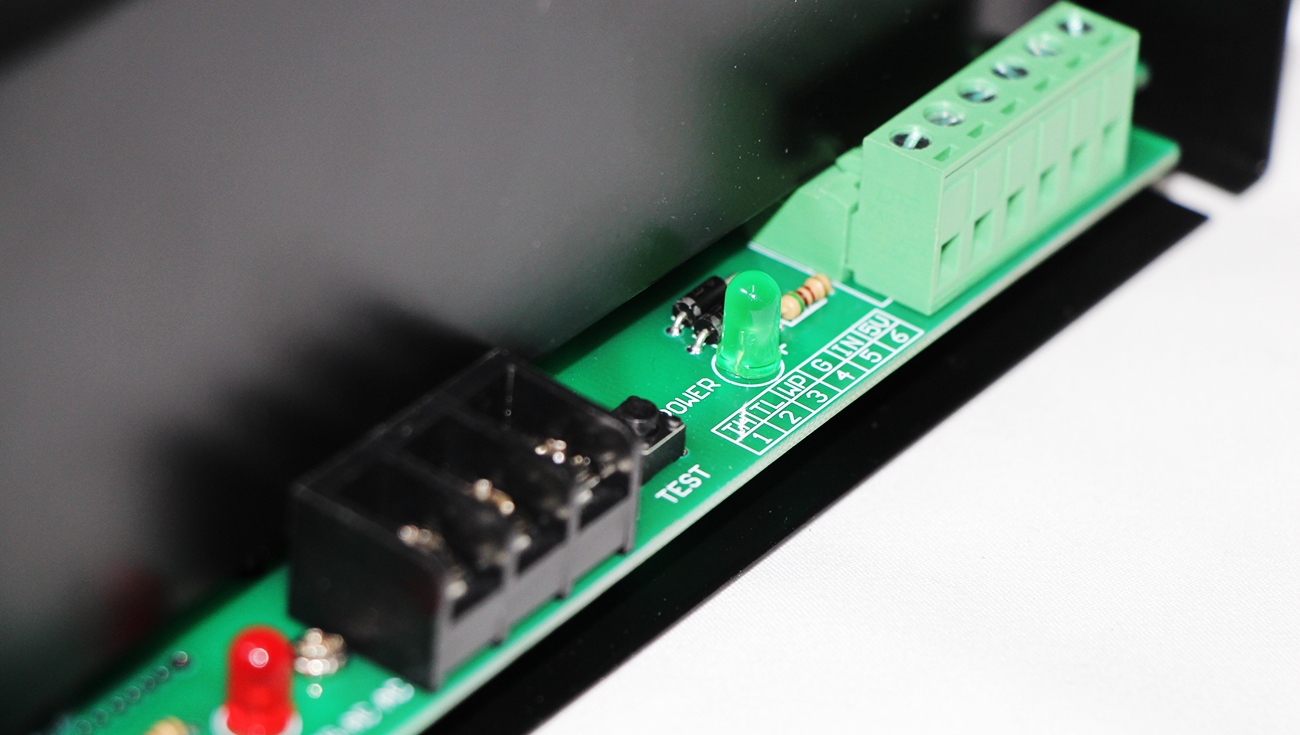

輸入說明
Enter Instructions
1 2 3 4 5 6
TH TL WP G IN 5V
TH | 輸入信號 Input Signal | TTL高電平（≥3V）時出光，低電平（≤0.3V）時不出光 Laser output in TTL high level（≥ 3V）, Laser off in low level（≤ 0.3V） |
TL | 輸入信號 Input Signal | TTL高電平（≥3V）時不出光，低電平（≤0.3V）時出光 Laser output in TTL high level（≥ 3V）, Laser off in low level（≤ 0.3V） |
WP | 保護接口 Protection Interface | 不用時短接 Short-circuit when not in use |
G | 信號地 Signal Ground | 此腳必須和激光機的機殼、控制板的接地良好相連 This pin must be connected with Ground of the machine shell and control board. |
IN | 輸入信號 Input Signal | 激光功率控制端，可用0-5V模擬信號控制，或用5V為幅值的PWM信號控制，或用手動電位器控制 Laser power control terminal, can be controlled by 0-5V analog signal, or controlled by 5V PWM signal of amplitude, or controlled by manual potentiometer (4.7KΩ1/2W) |
5V | 輸出電源 Output Power Supply | 5V輸入，其最大輸出電流為50mA 5V input, its maximum output current is 50mA |
產品包裝
